滤芯完整性测试的重要性及方法

非破坏性测试
起泡点测试

非破坏性完整性测试方法主要包括基于毛细管原理的起泡点和水侵入法测试，以及基于扩散原理的扩散流和保压测试。下面分别做一下简单介绍：

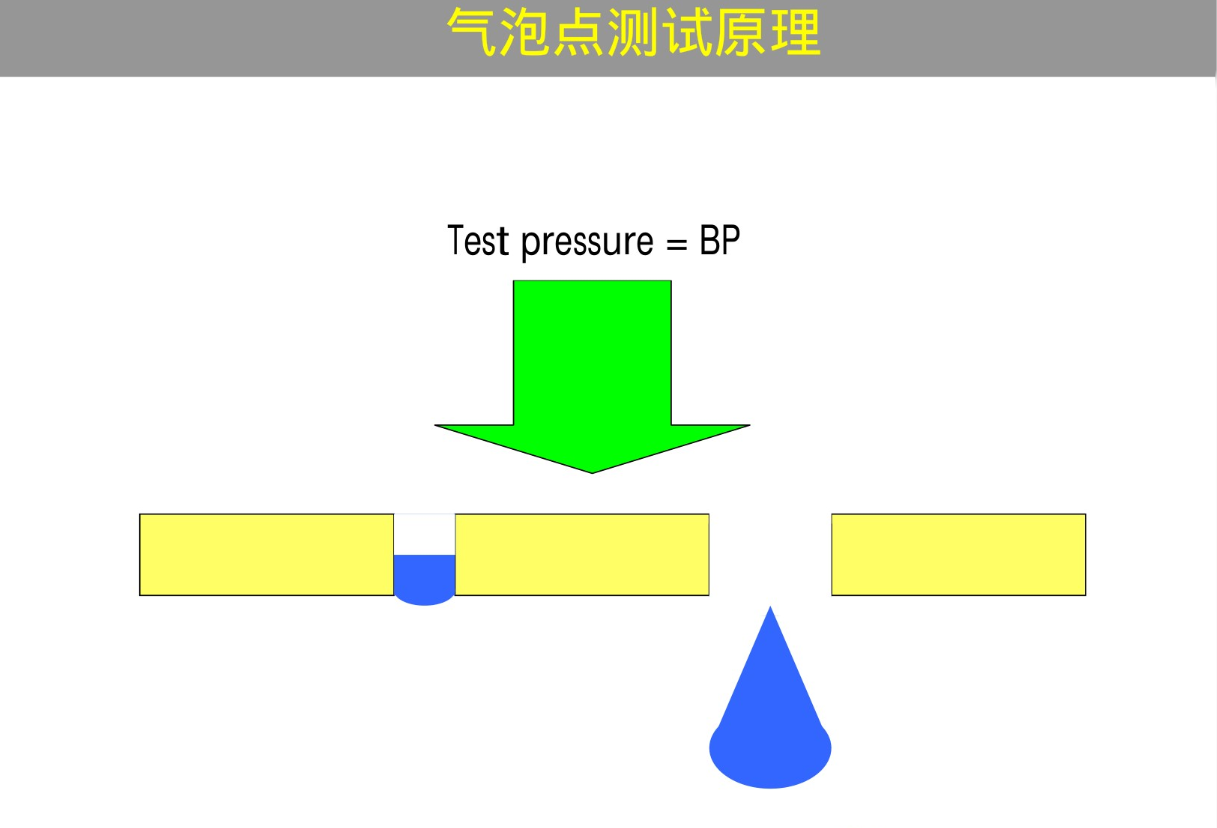

起泡点测试基于毛细管模型。滤膜的结构中充满了微孔流道，这些微孔流道就形成了很多“毛细管”，当滤膜被润湿液体完全润湿后，液体受到表面张力的作用而保留于滤膜内部，如果要想将液体挤出膜孔就需要外加一个气体压力。能够克服表面张力将膜孔内的液体完全挤出时所需要的最小压力，就是滤膜的泡点值压力，也就是我们常说的起泡点，基于这种原理的测试方法，就是起泡点测试法。这也是应用最为广泛的一种非破坏性完整性测试方法。以下为泡点值计算公式：
P = 泡点压力
d = 孔径
k = 形状矫正因子
= 液固接触角
=表面张力
泡点值直接与过滤器孔径相关联。对滤膜而言，有很多微孔存在，每个孔的泡点值不一定完全一样，所以滤膜的泡点值指的是该滤膜可能的最大膜孔的泡点值，也即最大直径膜孔的泡点。当达到泡点后，滤膜至少有一个孔会被吹干，气体会迅速通过该干燥的孔吹至膜下游，从下游气体流量的突变可以判断达到泡点了。对大面积过滤器而言，由于扩散流较大，手工完整性测试中可能会影响人为泡点的判断，所以对于大面积滤器手工测试推荐采用扩散流测试；而对小面积过滤器，由于泡点与滤器孔径可以直接关联，推荐采用泡点测试。
水侵入法测试

HydroCorr测试又称为“挤水法”，“水侵入法”。该测试方法是基于水在疏水性滤膜表面存在表面张力和毛细管现象发展出来的。把水压进最大的膜孔所需要的最小压力称为水侵入压力。进行HydroCorr测试时的压力要低于水侵入压力，而对于一个完整的过滤器，将不会有水真正通过过滤膜进入下游。Hydrocorr测试过程当中测定的是折叠过滤器结构尺寸上被挤压而产生的液面下降，形成的“表观”水流量。
d = 孔径
k = 形状矫正因子
= 液固接触角
г=表面张力
HydroCorr是一种高度灵敏，不用醇类而根据水流量进行疏水性滤膜完整性测试的方法。由于滤膜没有被润湿，几乎是干燥的，所以可以在完整性测试结束后马上投入使用而只需要最少的或不需要干燥工作。

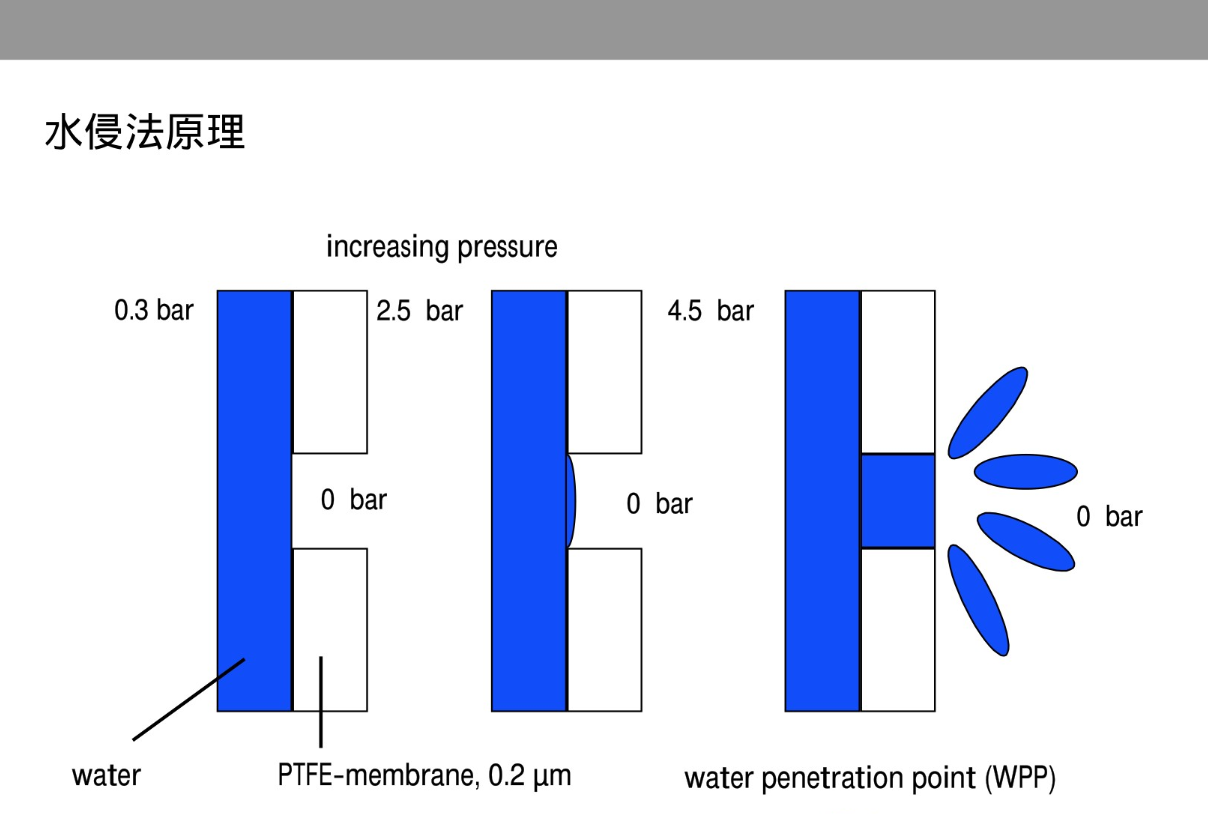

水侵入法是一种针对疏水性滤器的在线进行完整性测试的方法，即WIT（Water Intrusion Test）。WIT是以水为介质测量浸没在水中的疏水滤器上游空气压力的降低速率。
WIT是以水为介质进行测试的，施加的压力必须足以克服膜孔中的毛细管压力才能使水自由流过疏水微孔膜的膜孔，这个起始临界压力叫作“水穿透点压力(WPP)”，WPP由过滤膜的材质和疏水性决定，与膜孔径呈反比。
在WIT测试时，装在滤壳上的疏水性过滤器，其上游浸没在水中。在小于临界压力WPP的测试压力作用下，水不能通过膜而只能侵入到膜基体中，水优先侵入最大的膜孔。侵入膜基体的水不会与透过膜的水相混淆，侵入是一个极为缓慢的过程，为了在下游端得到水，需要保持很长时间的压力。在进行WIT时，从上游向装有滤芯的过滤器中注水，这样滤壳内部就由水柱封存一段空气，在测试时，水在测试压力的作用下，侵入或透过膜使体积减小，空气体积相应增大，导致压力降低。全自动的完整性测试仪检测的空气压力降对应侵入膜孔的水体积。因此测量在规定时间内过滤器上游空气的压力降值可判断过滤器的完整性。WIT法与微生物挑战试验存在着经验值对应关系，并得到国际权威机构的相关认证。
水侵入法膜完整性测试(WIT法)的操作顺序
1. 将疏水过滤器的上游充满水
2. 关闭所有上游的阀门
3. 连接（带水侵入测试功能的）完整性测试仪
4. 启动测试：设定参数，确认后测试仪自动进行WIT测试
5. 测试完成同时打印测试结果
6. 打开滤壳底部的排污阀彻底排掉滤壳中的水
7. 打开滤壳的进气口和排污阀通入压缩空气
8. 开始过滤系统的过滤操作
扩散流测试

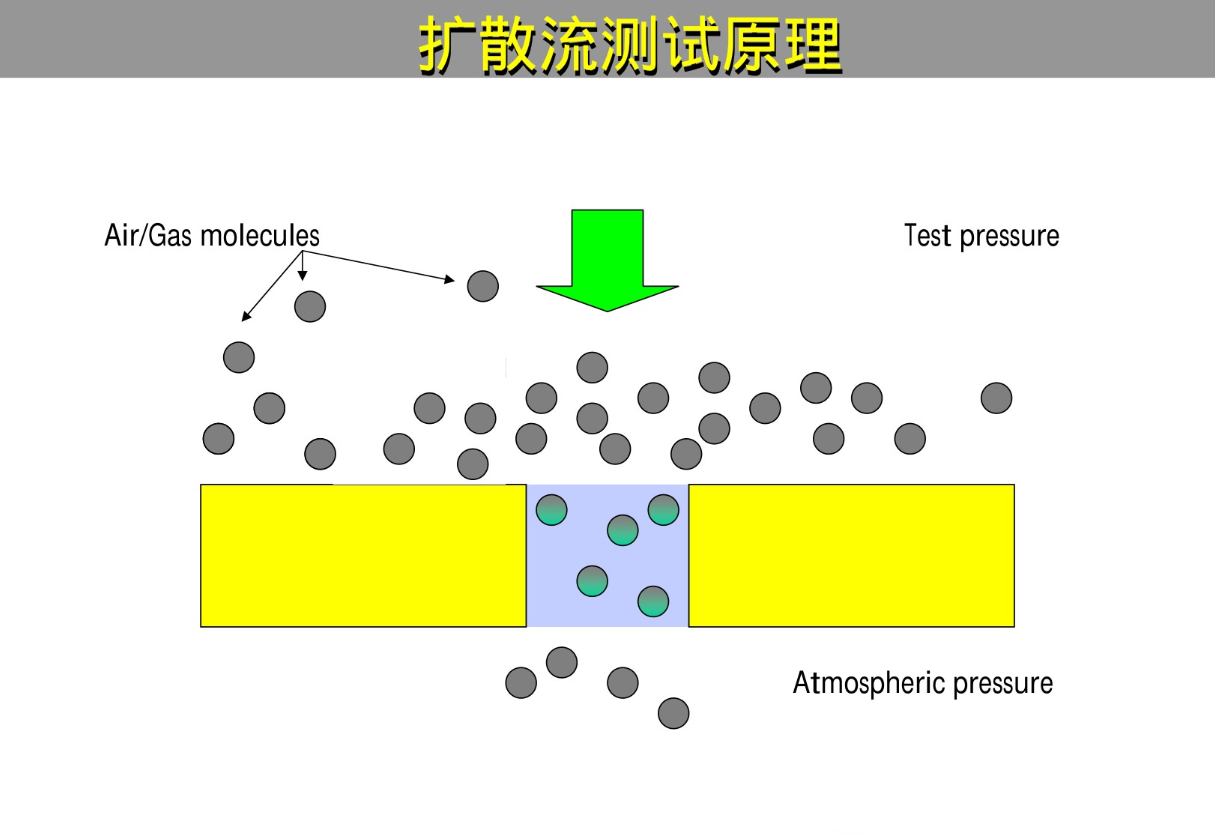

扩散流测试基于溶解－扩散模型。当滤膜被润湿液体完全润湿后，如果在过滤器的上游存在压缩气体，而该压缩气体的压力值又小于泡点压力时，滤膜仍然是完全润湿的。由于压缩气体一侧的气体浓度会高于常压一侧，此时气体分子会从高压测溶解到润湿液体中并扩散至常压测，如果在下游接一根管子会发现有气体缓慢流出，这就是扩散流，通过检测扩散流的完整性测试方法称为扩散流测试。气体的扩散符合Fick定律，扩散流量与滤膜两侧压差和膜面积成正比，为了消除测试压力不同所带来的影响，扩散流测试都在固定的压力下进行（通常为泡点值的80%）。以下为扩散流计算公式：
K = 扩散/溶解系数
P1, P2 = 两侧压差
P = 滤膜开孔滤
L = 膜有效流道长度
A = 膜面积
DF = 扩散流
通过在测试压力下测量气体扩散流量可以测量扩散流，但是扩散流与滤膜孔径无关。对于大面积滤器而言不会影响扩散流测试结果的判断，所以对于大面积过滤器而言，推荐采用扩散流测试。而对于小面积滤器测试，由于扩散流很小，测量误差可能较大，推荐采用直接与孔径关联的泡点测试。
